Светодиодные дисплеи Анализ отказов и причин

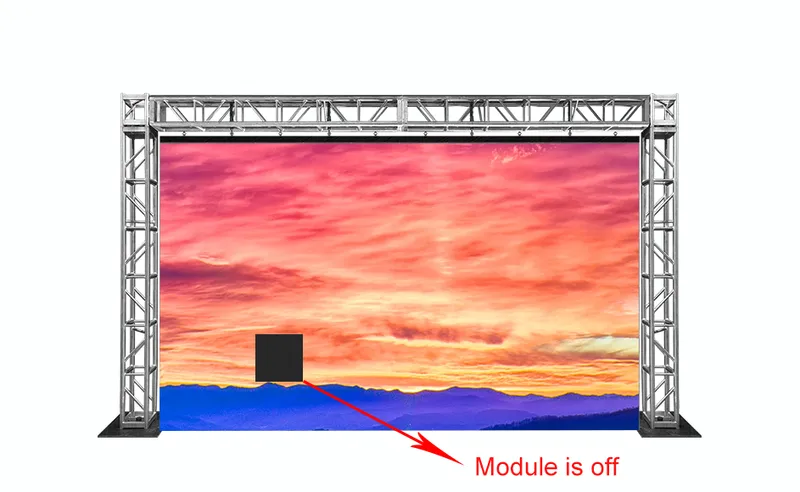

Симптом 1: Одна плата устройства не светится
Причины сбоя:
Нет +5В;
2. Линия передачи данных разорвана.
Анализ и устранение неисправностей:
1. Блок питания неисправен, замените блок питания;
2. Замените кабель передачи данных.

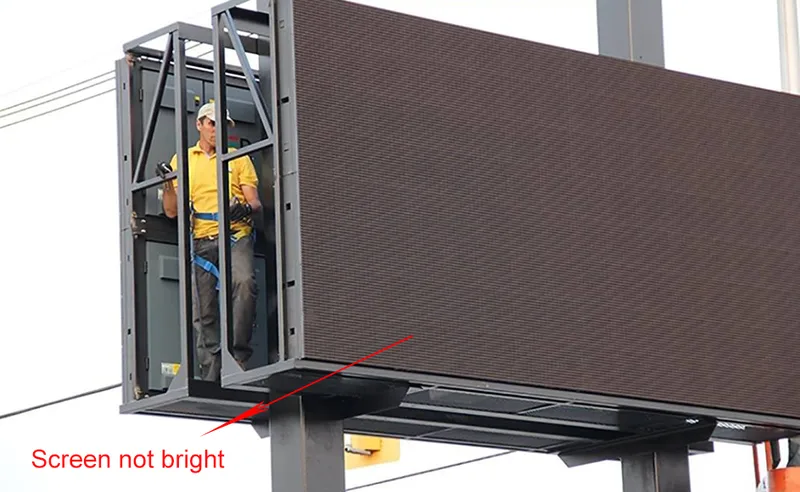

Симптом 2: Полный экран не яркий
1. На главном контроллере отсутствует +5В;
2. Весь экран не получает переменного тока;
3. Настройки компьютера неверны.
2. Проверьте цепь питания;
3. Перезагрузите компьютер

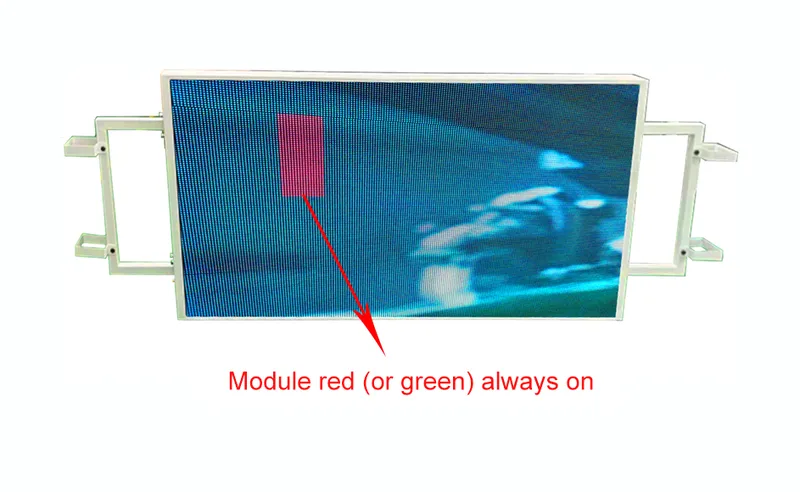

Симптом 3: Определенный узел всегда горит красным (или зеленым)
1. Есть проблема с кабелем данных, соединяющим этот блок;
2 Имеется проблема с соответствующим распределительным щитом;
3. Неисправна одна плата устройства.
1. Вставьте кабель данных обратно, обращая внимание на направление;
2. Замените кабель передачи данных;
3. Replace the distribution board;
4. Замените плату блока.
Симптом 4: Аномальная коммуникация
Причина отказа:
1. Правильно ли настроено программное обеспечение;
2. Исправно ли подключена линия связи;
3. Есть проблема с MAX323
1. Перезагрузите компьютер и снова включите монитор;
2. Перезагрузить;
3. Измерьте цифровым измерителем;
4. Заменить микросхему MAX23
Симптом 5: Весь экран освещается каждые несколько строк горизонтально, а каждые несколько строк не освещается.
Причина сбоя: Сеть подключена неправильно.
Fault Analysis and Handling: Plug in the Network
Местоположение аксессуара

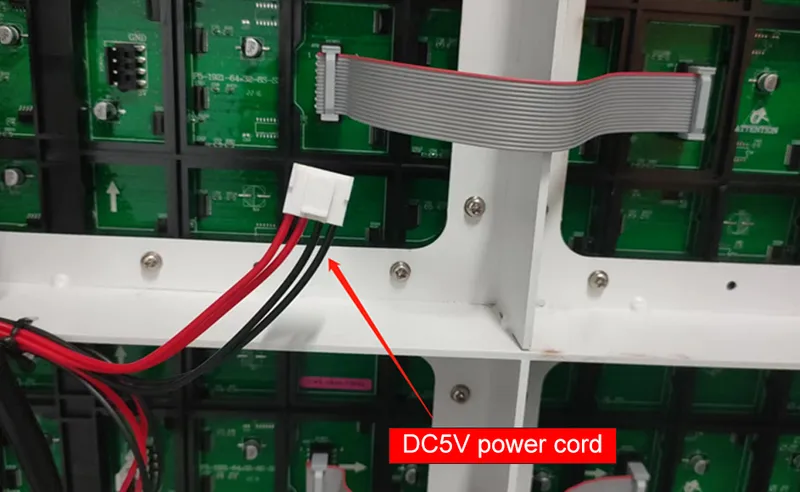

1. Линия питания 5 В постоянного тока
2. Кабель передачи данных

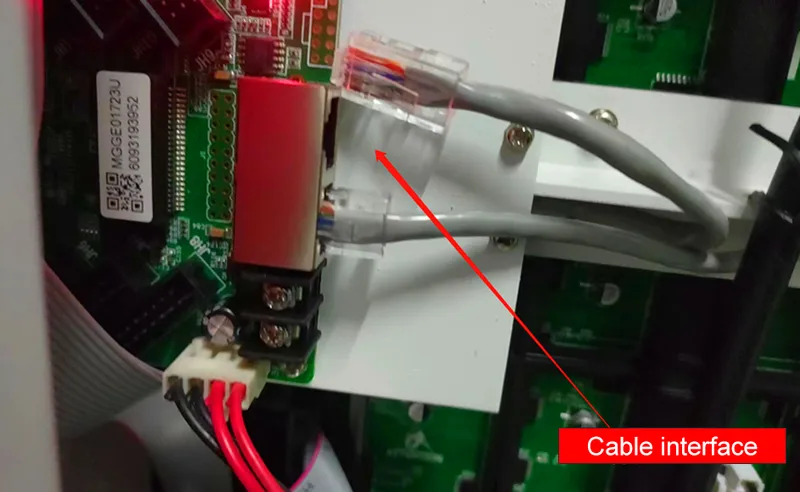

3. Сетевой интерфейс
