Quick answer: LED display modules are powered by switching power supplies that convert AC mains to low-voltage DC, typically around 4.2–5 V (or split voltages for common cathode designs). Choose high-efficiency units with active power factor correction, 20–30% load margin, full protection (over-voltage, over-current, short circuit, over-temperature) and relevant safety certificates.

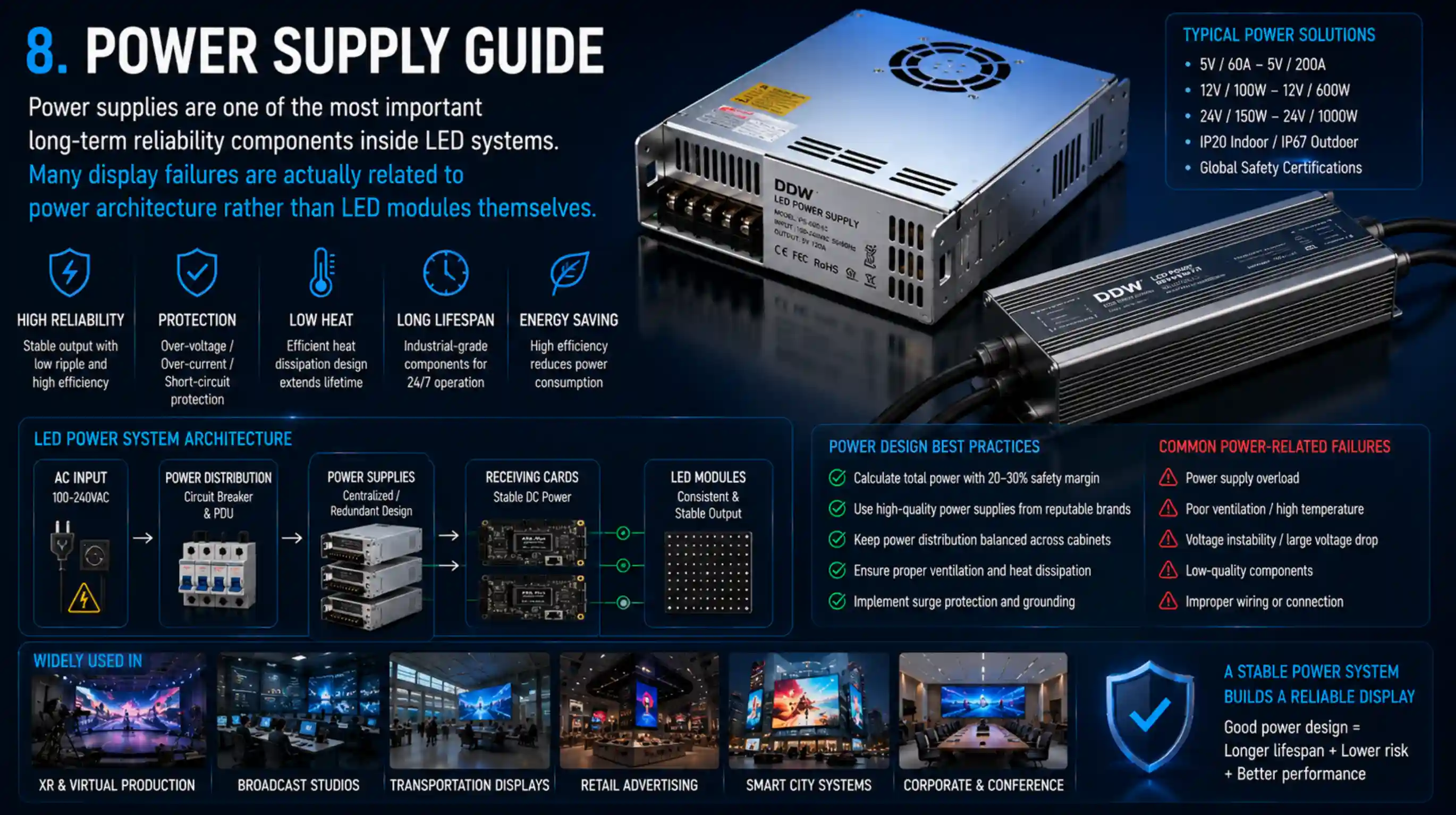

Руководство по источникам питания
Источники питания являются одним из важнейших компонентов, обеспечивающих долгосрочную надежность светодиодных систем.
Многие неисправности дисплеев на самом деле связаны с архитектурой системы питания, а не с самими светодиодными модулями.
Почему качество электроэнергии влияет на
Всё
Нестабильное электроснабжение может постепенно привести к:
- колебания яркости
- мерцание
- signal instability
- перегрев
- сокращение срока службы компонентов
Это становится особенно критичным в:
- наружная реклама
- стадионные системы
- Производство XR
- условия эксплуатации с длительным рабочим временем

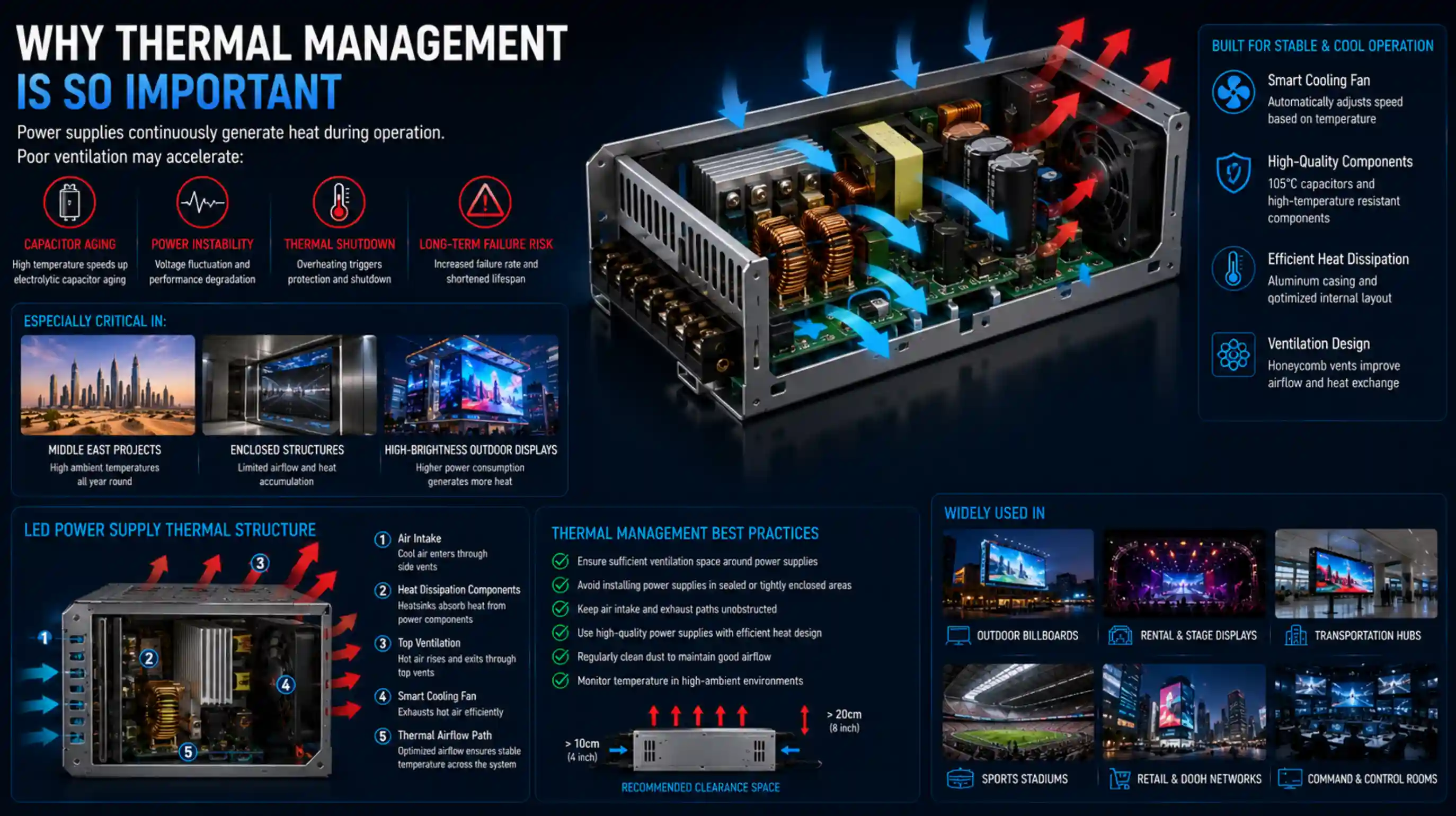

Почему управление тепловым режимом так важно
Источники питания в процессе работы постоянно выделяют тепло.
Плохая вентиляция может ускорить:
- старение конденсатора
- нестабильность питания
- термическое отключение
- риск долгосрочного сбоя
Это становится особенно критичным в:
- Проекты на Ближнем Востоке
- закрытые сооружения
- высокояркостные наружные дисплеи
Почему системы с общим катодом повышают КПД
В современных энергосберегающих светодиодных системах всё чаще используются:
- общий катод архитектура
- интеллектуальное распределение электроэнергии
- динамическая регулировка яркости
Это помогает снизить:
- потребляемая мощность
- тепловыработка
- эксплуатационные расходы
DDW Engineer Notes: LED display power supply
Многие клиенты уделяют большое внимание водонепроницаемости, при этом игнорируя вопросы организации воздухообмена.
На самом деле неэффективное управление тепловым режимом зачастую создаёт гораздо больший долгосрочный риск, чем само воздействие дождя.
Стабильная архитектура питания является одной из основ надежной светодиодной техники.
How to Choose an LED Power Supply
| Технические характеристики | What to Look For |
|---|---|
| Output voltage | About 4.2–5 V DC, or split rails for common cathode |
| Efficiency | High efficiency to reduce heat and energy use |
| Power factor | Active PFC for stable mains load |
| Load margin | Run at about 70–80% of rated power |
| Protection | OVP, OCP, short-circuit and over-temperature |
| Сертификация | CE, UL/ETL or other local safety marks |
FAQ
What voltage do LED display power supplies output?
Most output around 4.2–5 V DC; common cathode designs may use separate lower voltages for red and green/blue.
How many power supplies does an LED cabinet need?
It depends on module count and power; a typical cabinet uses one to several units sized with load margin.
Why do LED power supplies fail?
Heat, overload, unstable mains and aging capacitors are the most common causes.
