Quick answer: In a common anode LED display, red, green and blue LEDs share one supply voltage (around 5 V). In a common cathode design, each color gets its own optimized voltage (for example about 2.8 V for red and 3.8 V for green and blue). Common cathode therefore wastes less power as heat, runs cooler and typically uses 20–40% less energy.
Общий катод против общего анода
Архитектура питания оказывает существенное влияние на эффективность и тепловые характеристики светодиодных дисплеев.
Две наиболее распространённые системы:
- Общий катод
- Общий анод
Почему схема с общим катодом становится всё более популярной
Системы с общим катодом обеспечивают отдельную оптимизацию напряжения для:
- красные светодиоды
- зеленые светодиоды
- синие светодиоды
Это позволяет сократить ненужные потери энергии.
К преимуществам часто относятся:
- снижение энергопотребления
- reduced тепло generation
- повышение эффективности
Почему тепловые характеристики
Вопросы
В крупных светодиодных проектах тепловыделение становится одной из главных проблем, связанных с долгосрочной стабильностью работы.
Чрезмерная жара может ускорить:
- старение блока питания
- Снижение характеристик светодиодов
- Несоответствие цвета
- показатели отказов
This is why energy-efficient architectures are increasingly important.

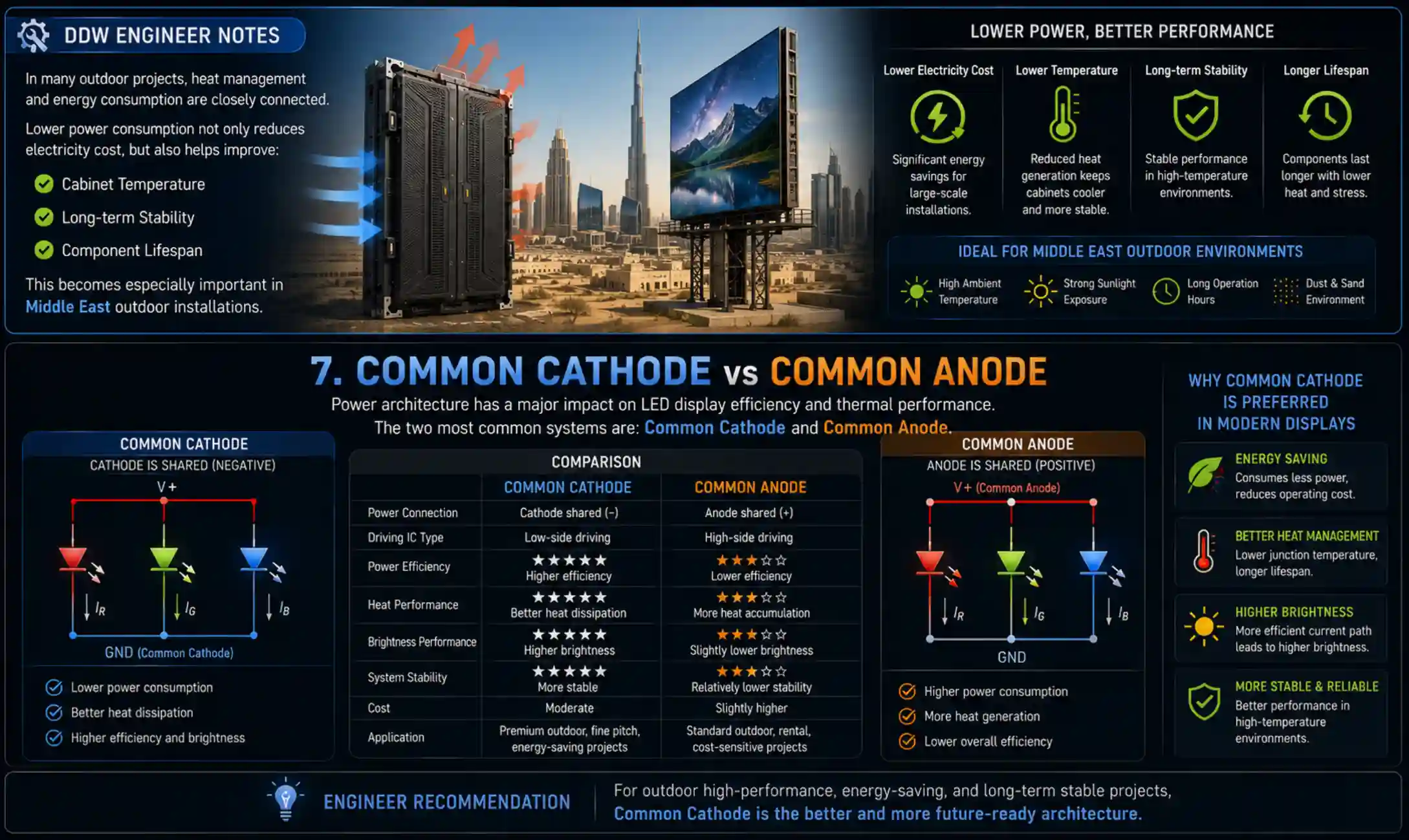

DDW Engineer Notes: Common cathode LED display
Технология общего катода особенно ценна в следующих областях:
- наружные рекламные щиты
- системы, работающие в течение длительного времени
- проекты с высокой яркостью
- регионы с жарким климатом
Снижение тепловыделения, как правило, повышает общую надежность системы.
Common Cathode vs Common Anode Comparison
| Функция | Общий анод | Общий катод |
|---|---|---|
| Supply voltage | Shared (~5 V) | Separate per color |
| Потребляемая мощность | Выше | About 20–40% lower |
| Module temperature | Выше | Ниже |
| Cost | Ниже | Slightly higher |
FAQ
Is common cathode better than common anode?
For energy efficiency, heat and long-term reliability, common cathode is generally better; common anode remains cheaper and widely used.
Why does common cathode reduce heat?
Because each color receives only the voltage it needs, less excess voltage is turned into heat in the driver circuits.
Can I tell if an LED screen is common cathode?
Check the specification sheet or ask the manufacturer; common cathode is usually highlighted as an energy-saving feature.
