Quick answer: In a common anode LED display, red, green and blue LEDs share one supply voltage (around 5 V). In a common cathode design, each color gets its own optimized voltage (for example about 2.8 V for red and 3.8 V for green and blue). Common cathode therefore wastes less power as heat, runs cooler and typically uses 20–40% less energy.
Gemeinsame Kathode vs. gemeinsame Anode
Die Stromversorgungsarchitektur hat einen erheblichen Einfluss auf die Effizienz und die thermische Leistung von LED-Displays.
Die beiden gängigsten Systeme sind:
- Gemeinsame Kathode
- Gemeinsame Anode
Warum die gemeinsame Kathode immer beliebter wird
Systeme mit gemeinsamer Kathode ermöglichen eine separate Spannungsoptimierung für:
- rote LEDs
- grüne LEDs
- blaue LEDs
Dadurch lassen sich unnötige Leistungsverluste reduzieren.
Zu den Vorteilen gehören häufig:
- geringerer Stromverbrauch
- reduced Hitze generation
- verbesserte Effizienz
Warum thermische Leistung?
Themen
Bei großen LED-Projekten stellt die Wärmeentwicklung eine der größten Herausforderungen für die langfristige Stabilität dar.
Übermäßige Hitze kann Folgendes beschleunigen:
- Alterung der Stromversorgung
- LED-Leistungsabfall
- Farbabweichung
- Ausfallraten
This is why energy-efficient architectures are increasingly important.
DDW Engineer Notes: Common cathode LED display
Die Gemeinsame-Kathoden-Technologie ist besonders wertvoll in folgenden Bereichen:
- Außenwerbetafeln
- Systeme für den Langzeitbetrieb
- Projekte mit hoher Leuchtkraft
- Regionen mit heißem Klima
Eine geringere Wärmeentwicklung trägt in der Regel zur Verbesserung der Gesamtzuverlässigkeit des Systems bei.

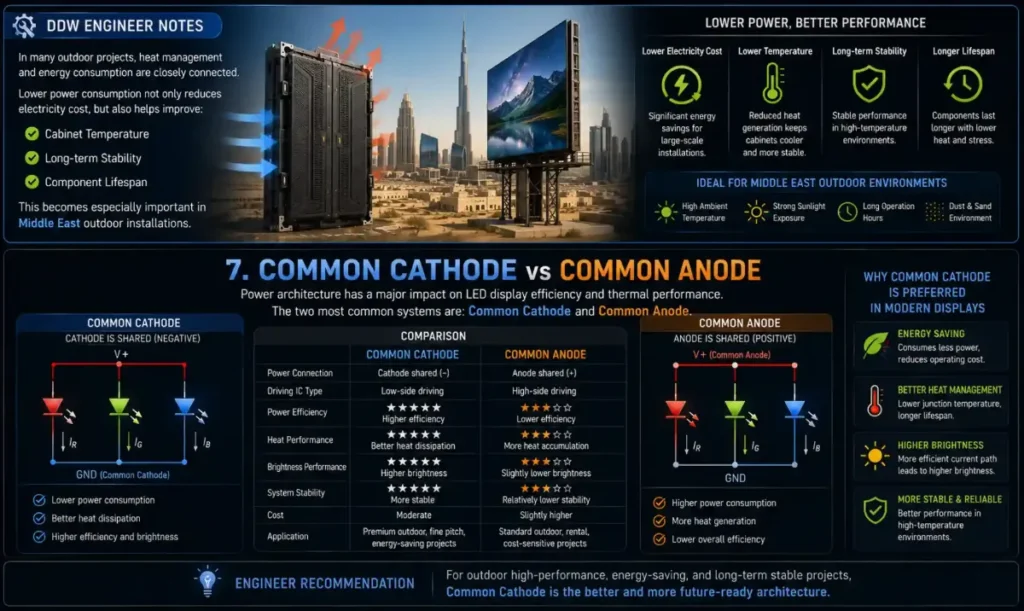

Common Cathode vs Common Anode Comparison
| Funktion | Gemeinsame Anode | Gemeinsame Kathode |
|---|---|---|
| Supply voltage | Shared (~5 V) | Separate per color |
| Stromverbrauch | Höher | About 20–40% lower |
| Module temperature | Höher | Nach unten |
| Cost | Nach unten | Slightly higher |
FAQ
Is common cathode better than common anode?
For energy efficiency, heat and long-term reliability, common cathode is generally better; common anode remains cheaper and widely used.
Why does common cathode reduce heat?
Because each color receives only the voltage it needs, less excess voltage is turned into heat in the driver circuits.
Can I tell if an LED screen is common cathode?
Check the specification sheet or ask the manufacturer; common cathode is usually highlighted as an energy-saving feature.
