Quick answer: In a common anode LED display, red, green and blue LEDs share one supply voltage (around 5 V). In a common cathode design, each color gets its own optimized voltage (for example about 2.8 V for red and 3.8 V for green and blue). Common cathode therefore wastes less power as heat, runs cooler and typically uses 20–40% less energy.
الكاثود المشترك مقابل الأنود المشترك
تؤثر بنية الطاقة تأثيرًا كبيرًا على كفاءة شاشات LED وأدائها الحراري.
النظامان الأكثر شيوعًا هما:
- الكاثود المشترك
- القطب الموجب المشترك
لماذا تزداد شعبية «الكاثود المشترك»؟
توفر أنظمة الكاثود المشترك تحسينًا منفصلاً للجهد لكل من:
- مصابيح LED حمراء
- مصابيح LED خضراء
- مصابيح LED زرقاء
وهذا يساعد على تقليل الفاقد غير الضروري في الطاقة.
وغالبًا ما تشمل المزايا ما يلي:
- استهلاك طاقة أقل
- reduced الحرارة generation
- تحسين الكفاءة
لماذا الأداء الحراري؟
المسائل
في مشاريع مصابيح LED الكبيرة، تُعد الحرارة أحد أكبر التحديات التي تواجه الاستقرار على المدى الطويل.
قد تؤدي الحرارة المفرطة إلى تسريع:
- تقادم مصدر الطاقة
- تدهور أداء مصابيح LED
- تباين الألوان
- معدلات الفشل
This is why energy-efficient architectures are increasingly important.

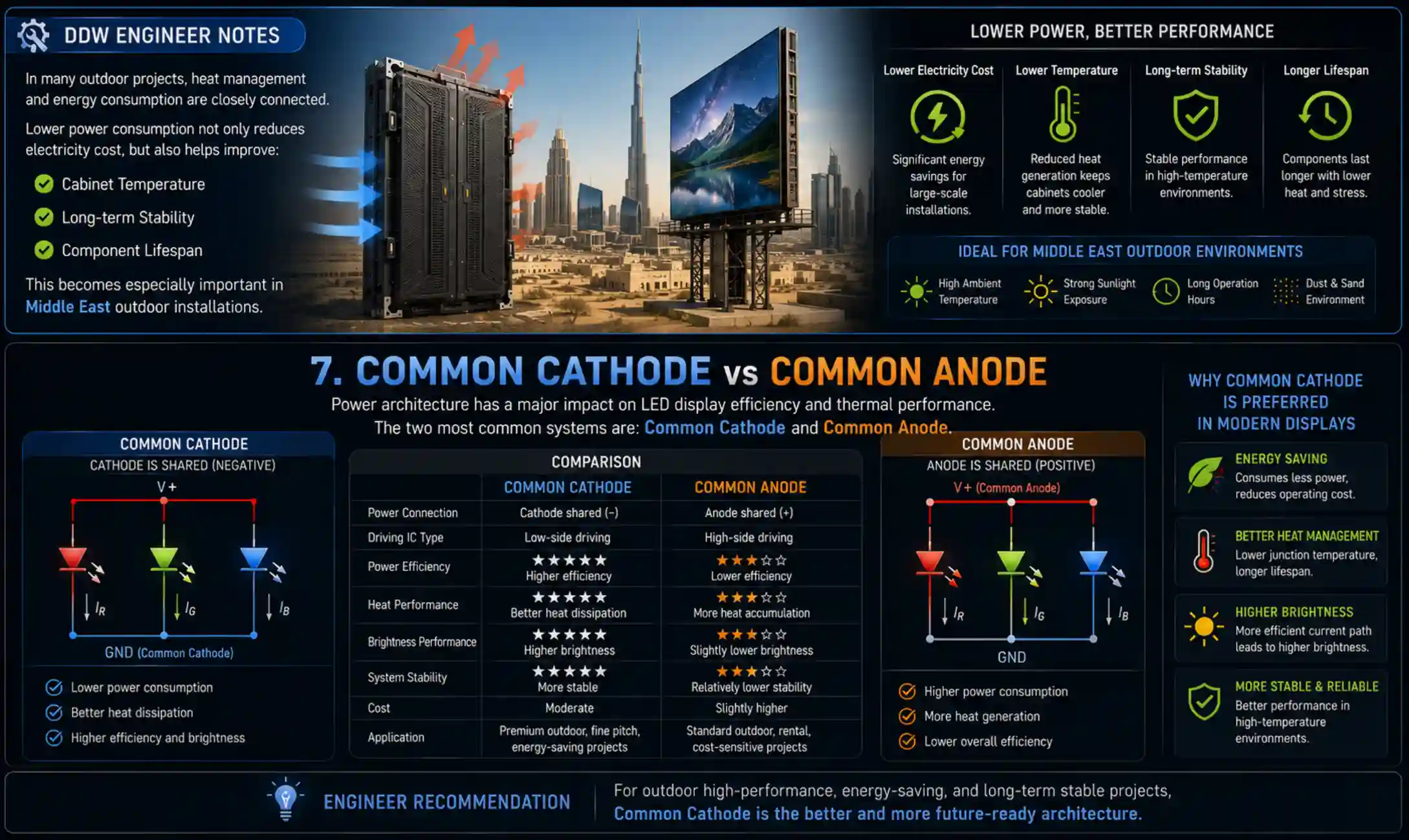

DDW Engineer Notes: Common cathode LED display
تُعد تقنية الكاثود المشترك ذات قيمة خاصة في:
- اللوحات الإعلانية الخارجية
- أنظمة التشغيل ذات ساعات العمل الطويلة
- مشاريع عالية السطوع
- المناطق ذات المناخ الحار
عادةً ما يؤدي انخفاض توليد الحرارة إلى تحسين موثوقية النظام بشكل عام.
Common Cathode vs Common Anode Comparison
| ميزة | القطب الموجب المشترك | الكاثود المشترك |
|---|---|---|
| Supply voltage | Shared (~5 V) | Separate per color |
| استهلاك الطاقة | أعلى | About 20–40% lower |
| Module temperature | أعلى | أدنى |
| Cost | أدنى | Slightly higher |
FAQ
Is common cathode better than common anode?
For energy efficiency, heat and long-term reliability, common cathode is generally better; common anode remains cheaper and widely used.
Why does common cathode reduce heat?
Because each color receives only the voltage it needs, less excess voltage is turned into heat in the driver circuits.
Can I tell if an LED screen is common cathode?
Check the specification sheet or ask the manufacturer; common cathode is usually highlighted as an energy-saving feature.
