Quick answer: To replace an LED display module, power off the section, remove the module from the front (magnetic or vacuum tool) or rear (screws/locks), disconnect its power and data cables, fit a same-batch spare, reconnect, then check brightness and color — recalibrating if the new module looks different.
Der Austausch von LED-Modulen ist ein normaler Bestandteil der langfristigen Wartung.
Unsachgemäße Austauschverfahren können jedoch folgende Folgen haben:
- Farbabweichung
- Helligkeitsunterschied
- calibration problems
- Ausrichtungsprobleme

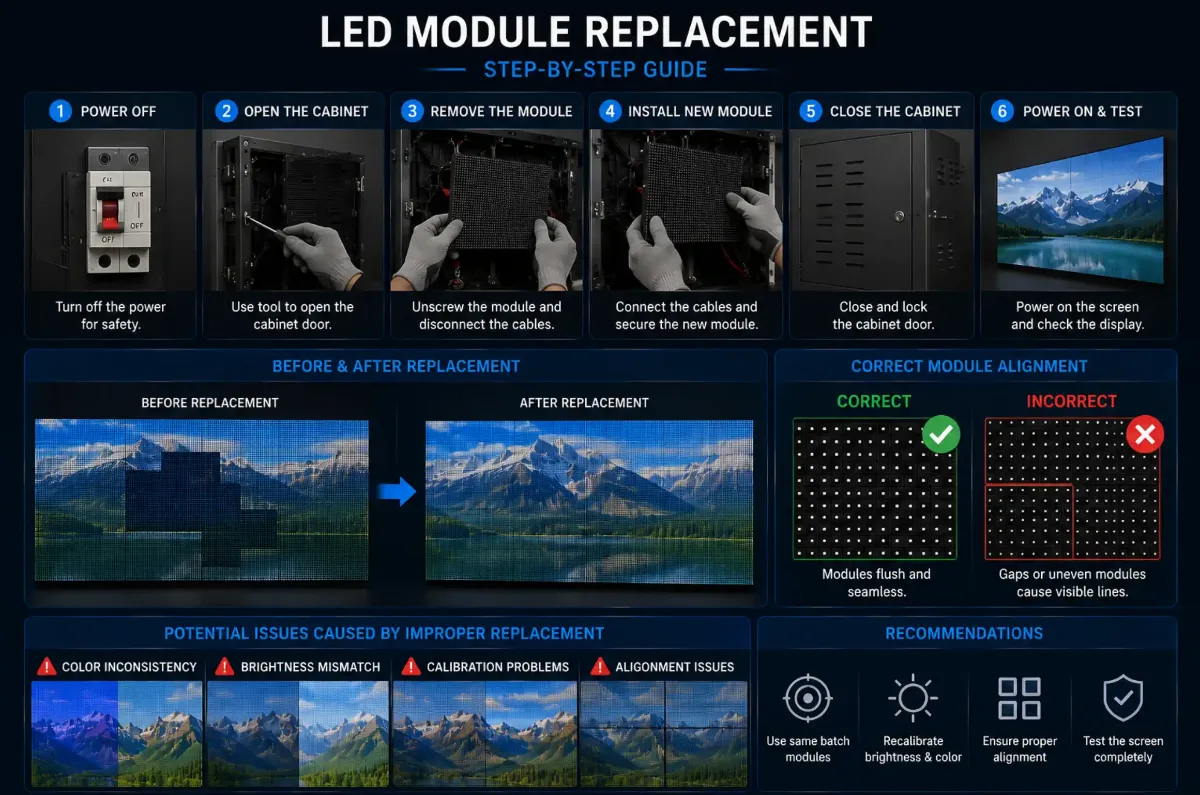

Warum Ersatzmodule manchmal anders aussehen
Selbst Module mit identischen Spezifikationen können aufgrund folgender Faktoren geringfügige Unterschiede aufweisen:
- Schwankungen zwischen Produktionschargen
- Kalibrierungsabweichung
- LED-Alterung
- Betriebstemperatur
Dies zeigt sich besonders deutlich bei Anwendungen mit engem Rasterabstand.
Warum eine Kalibrierung nach dem Austausch wichtig ist
Zu den professionellen Austauschverfahren gehören in der Regel:
- Helligkeitskorrektur
- Farbkalibrierung
- Graustufenanpassung
Ohne Neukalibrierung können die ersetzten Bereiche optisch uneinheitlich wirken.
DDW Engineer Notes: LED display module replacement
Viele Kunden gehen davon aus, dass der Austausch eines Moduls lediglich ein mechanischer Austausch ist.
In der Praxis müssen hochwertige Fine-Pitch-Systeme nach einem Austausch häufig neu kalibriert werden, um eine erstklassige visuelle Konsistenz zu gewährleisten.

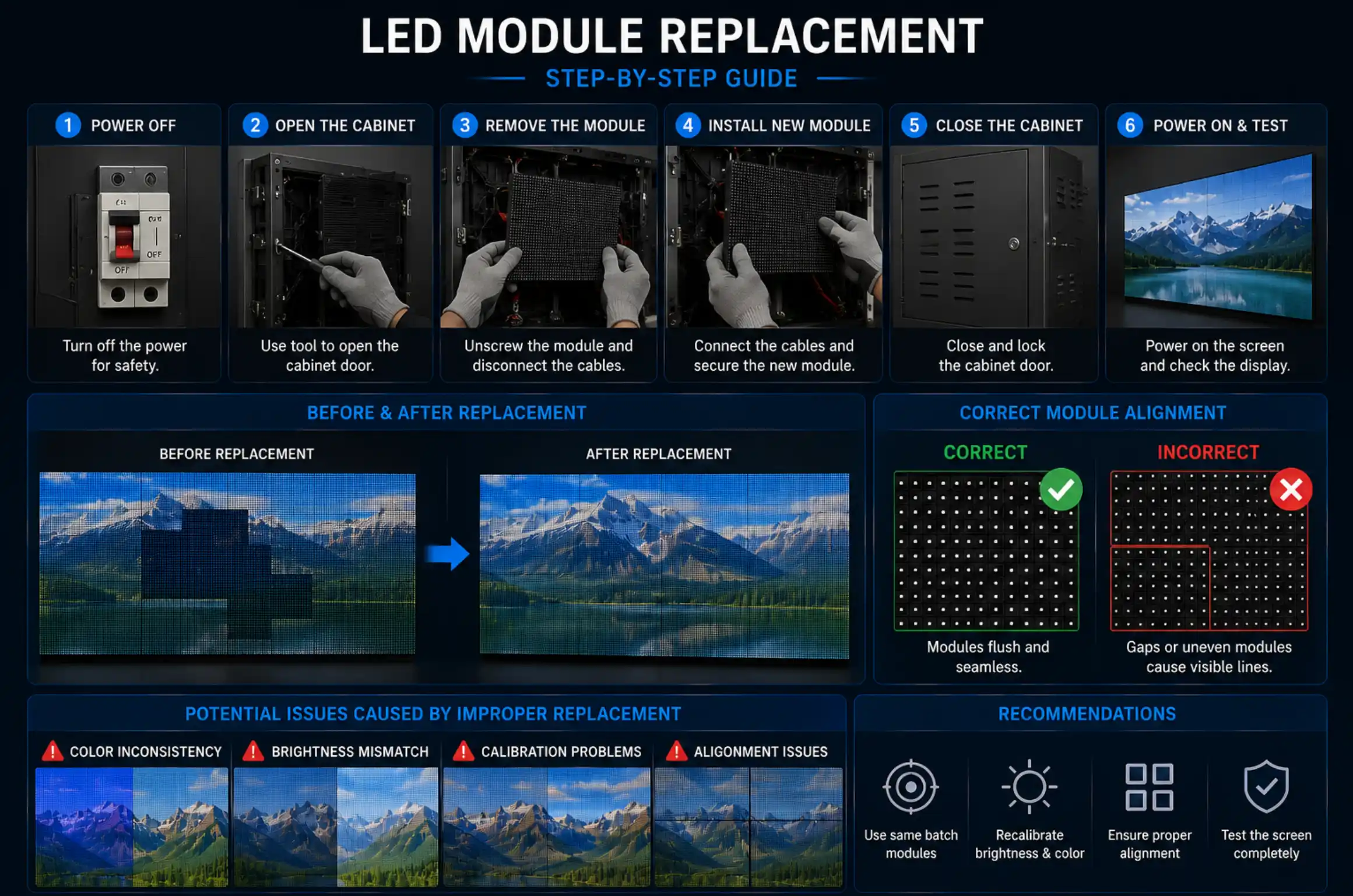

Module Replacement Steps
- Identify the faulty module and switch off its power section.
- Front service: use a magnetic or vacuum tool; rear service: unlock from behind.
- Disconnect the ribbon/data cable and power cable carefully.
- Install a spare from the same production batch, matching orientation.
- Reconnect, power on and check the image.
- Recalibrate or adjust if the module color differs.
FAQ
Can one LED module be replaced without removing the whole screen?
Yes. LED displays are modular; single modules can be replaced from the front or rear depending on the design.
Why does a new LED module look different?
It may come from a different LED batch or lack calibration data; use same-batch spares or recalibrate.
How many spare modules should I keep?
Typically 2–5% of the total module count, ordered together with the screen for batch consistency.
