Quick answer: LED display signal loss appears as a “no signal” screen, frozen images or cabinets dropping out. Check the video source and cable first, then the sending card or processor, network cables (Cat6 up to about 100 m) and connectors. Use fiber for long runs and a backup loop so one broken cable does not black out the screen.
Signalverlust kann dazu führen:
- Bild einfrieren
- schwarze Abschnitte
- Synchronisierungsprobleme
- zeitweiliger Anzeigefehler
Bei großen LED-Systemen ist eine stabile Signalübertragung ebenso wichtig wie die Bildqualität selbst.
Warum Signalysysteme in großen Projekten komplexer werden
Moderne LED-Systeme können umfassen:
- Videoprozessoren
- Karten senden
- receiving cards
- Glasfaserübertragung
- Sicherung von Signalsystemen
Je größer das System wird, desto wichtiger wird die Signalarchitektur.

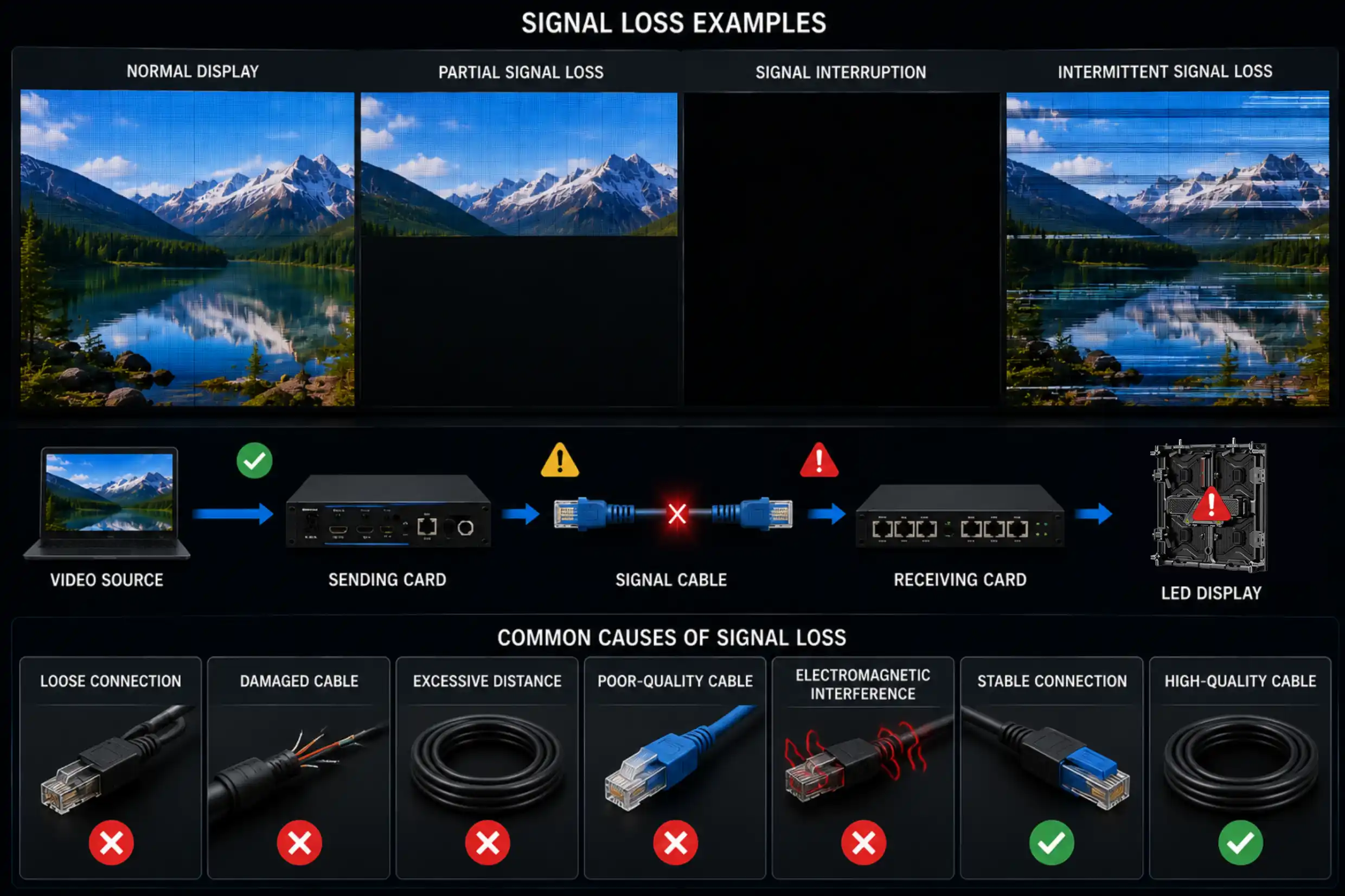

Warum die Fernübertragung Risiken birgt
Lange Kabelstrecken können Folgendes erhöhen:
- Signalabschwächung
- Einmischung
- Synchronisationsinstabilität
Dies wird besonders kritisch in:
- Stadionprojekte
- Außenwerbenetzwerke
- große XR-Bühnen
- Übertragungssysteme
DDW Engineer Notes: LED display signal loss
Viele temporäre Signalprobleme werden tatsächlich durch schlechtes Kabelmanagement verursacht und nicht durch Hardwarefehler.
Professionelle Installationen legen normalerweise Wert auf:
- organisierte Weiterleitung
- Backup-Signalpfade
- stabile Erdung
- Störungsunterdrückung
besonders in Live-Umgebungen.
Signal Loss Troubleshooting Steps
| Symptom | Likely Cause | What to Do |
|---|---|---|
| Whole screen “no signal” | Source or input cable | Check HDMI/DVI/SDI source and input selection |
| All cabinets after one point black | Broken network cable | Replace cable at the first dark cabinet |
| Random dropouts on long runs | Cable too long or interference | Use shielded Cat6 or fiber; separate from power cables |
| Frozen image | Processor or sending card issue | Restart processor; check firmware and settings |
FAQ
Why does my LED screen say no signal?
The video source, input cable or input selection on the processor is usually the cause; check them first.
How far can LED display network cables run?
About 100 m for Cat5e/Cat6; use fiber optic converters for longer distances.
How can I prevent LED signal loss during events?
Use a redundant backup loop, high-quality shielded cables and a backup sending card or processor.
