LED Display Signal Connection Guide

Written & reviewed by Steven — Senior LED Display Engineer at DDW, 14 years of experience in LED screen design, installation and technical support.

Published: 7월 22, 2026

Quick answer: An LED display signal chain runs from the video source (HDMI, DVI or SDI) to a video processor or sending card, then over Cat6 or fiber to receiving cards in each cabinet. A 1 Gbps port drives about 650,000 pixels, Cat6 works up to roughly 100 m, and fiber is used for longer runs. Backup loops keep the screen running if a cable fails.

신호 안정성은 LED 프로젝트에서 가장 간과되기 쉬운 부분 중 하나입니다.

신호 전송이 불안정할 경우, 고품질 LED 시스템이라도 문제가 발생할 수 있습니다.

신호 안정성이 중요한 이유

신호 시스템의 불량으로 인해 다음과 같은 문제가 발생할 수 있습니다:

깜빡임
검은 화면
화면 찢김 현상
동기화 오류

다음과 같은 경우 특히 중요해집니다:

XR 제작
방송 환경
라이브 콘서트
지휘 센터

케이블 관리가 중요한 이유

전문적인 LED 설치 작업에서는 대개 다음 사항을 우선시합니다:

체계적인 신호 라우팅
백업 신호 경로
간섭 저감
maintenance accessibility

복잡하고 정돈되지 않은 신호 시스템은 종종 문제 해결의 난이도를 상당히 높입니다.

DDW Engineer Notes: LED display signal connection

많은 대규모 임대 프로젝트에서 신호 연결 불안정은 임시 디스플레이 오작동의 가장 흔한 원인 중 하나입니다.

전문적인 케이블 관리는 실제 운영 중에 문제가 발생하기 전까지는 종종 그 중요성이 과소평가되곤 합니다.

Signal Connection Best Practices

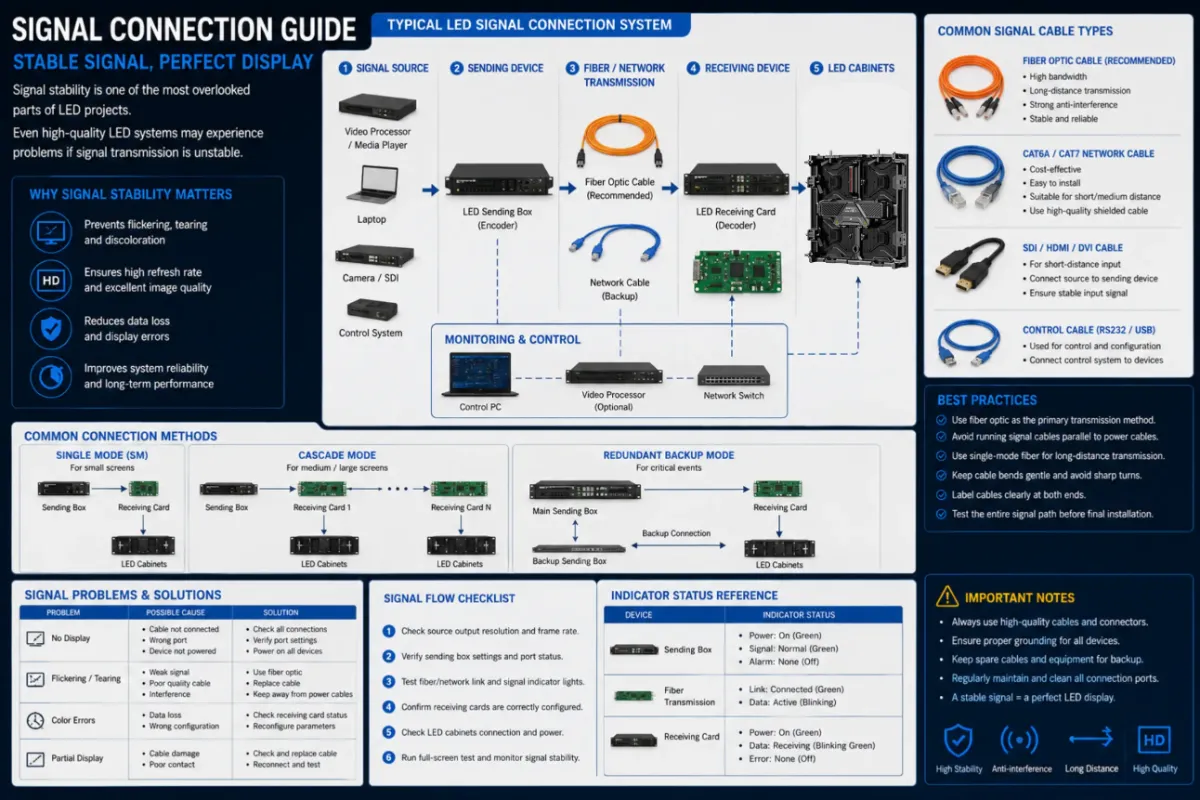

Stay within each port’s pixel capacity and plan cabling in a simple snake pattern.
Use shielded Cat6 for runs under about 100 m; use fiber converters beyond that.
Add a backup (redundant) loop from the last cabinet back to the processor.
Label all ports and cables for fast troubleshooting.
Keep signal cables away from power cables to reduce interference.

FAQ

How many pixels can one sending card port drive?

A standard 1 Gbps Ethernet port drives about 650,000 pixels at 60 Hz, depending on the control system and bit depth.

How long can an LED screen network cable be?

Cat5e/Cat6 is reliable up to about 100 m. For longer distances, use fiber optic converters or fiber-enabled processors.

What is a backup loop on an LED display?

It is a second cable path that returns from the last receiving card to the processor, so the screen keeps working if one cable breaks.
