Quick answer: An LED display signal chain runs from the video source (HDMI, DVI or SDI) to a video processor or sending card, then over Cat6 or fiber to receiving cards in each cabinet. A 1 Gbps port drives about 650,000 pixels, Cat6 works up to roughly 100 m, and fiber is used for longer runs. Backup loops keep the screen running if a cable fails.
La estabilidad de la señal es uno de los aspectos que más se pasan por alto en los proyectos de LED.
Incluso los sistemas LED de alta calidad pueden presentar problemas si la transmisión de la señal es inestable.
Por qué es importante la estabilidad de la señal
Unos sistemas de señalización deficientes pueden provocar:
- parpadeante
- pantallas negras
- distorsión de la imagen
- fallo de sincronización
Esto se vuelve especialmente crítico en:
- Producción de XR
- entornos de radiodifusión
- conciertos en directo
- centros de comando
Por qué es importante la gestión de los cables
Las instalaciones profesionales de LED suelen dar prioridad a:
- enrutamiento organizado de señales
- rutas de señal de respaldo
- reducción de las interferencias
- maintenance accessibility
Los sistemas de señalización desordenados suelen complicar considerablemente la resolución de problemas.
DDW Engineer Notes: LED display signal connection
En muchos proyectos de alquiler a gran escala, la inestabilidad de la conexión de la señal es una de las causas más habituales de fallos temporales en las pantallas.
La gestión profesional de los cables suele subestimarse hasta que surgen problemas durante el funcionamiento en vivo.

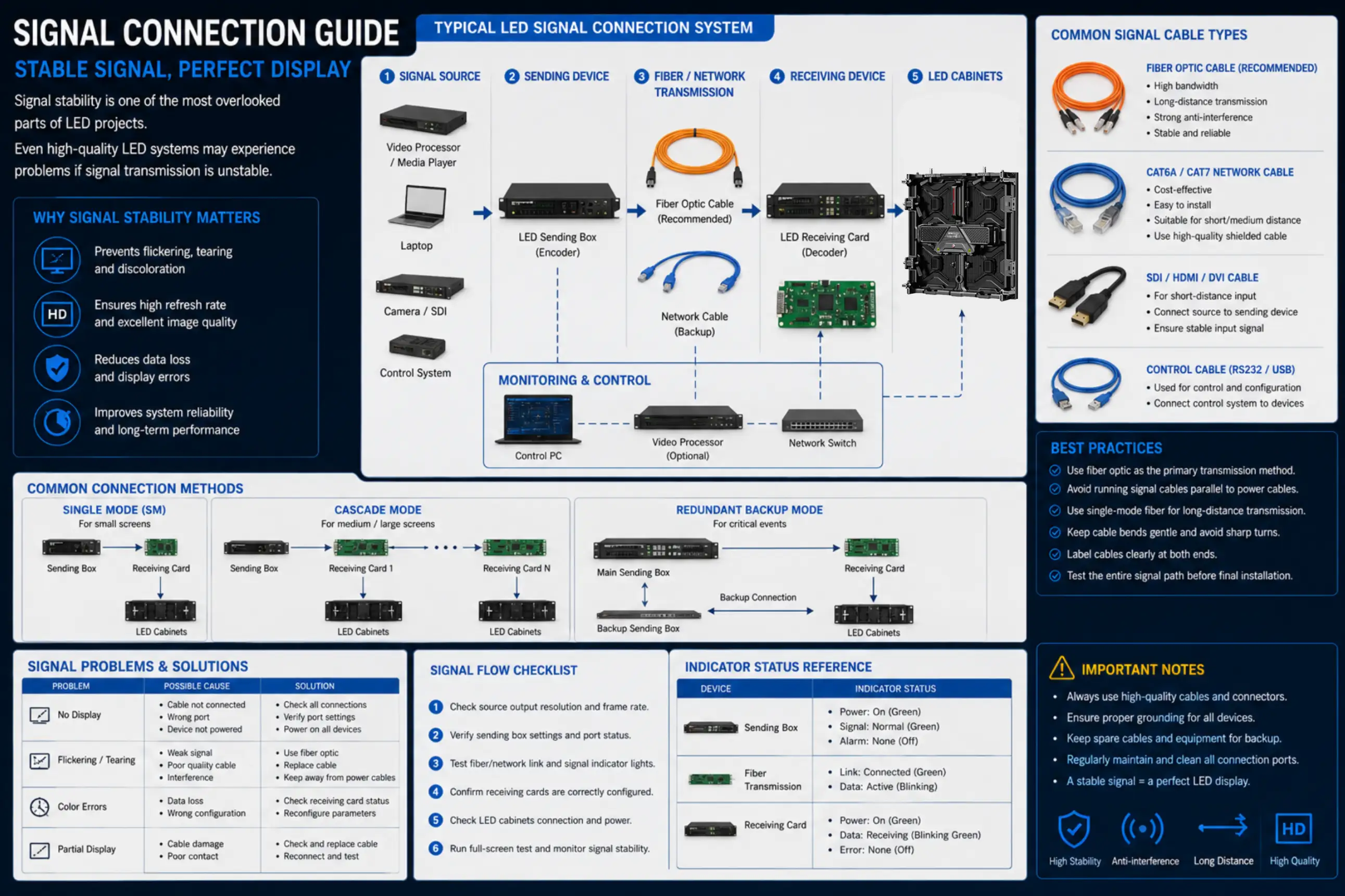

Signal Connection Best Practices
- Stay within each port’s pixel capacity and plan cabling in a simple snake pattern.
- Use shielded Cat6 for runs under about 100 m; use fiber converters beyond that.
- Add a backup (redundant) loop from the last cabinet back to the processor.
- Label all ports and cables for fast troubleshooting.
- Keep signal cables away from power cables to reduce interference.
FAQ
How many pixels can one sending card port drive?
A standard 1 Gbps Ethernet port drives about 650,000 pixels at 60 Hz, depending on the control system and bit depth.
How long can an LED screen network cable be?
Cat5e/Cat6 is reliable up to about 100 m. For longer distances, use fiber optic converters or fiber-enabled processors.
What is a backup loop on an LED display?
It is a second cable path that returns from the last receiving card to the processor, so the screen keeps working if one cable breaks.
