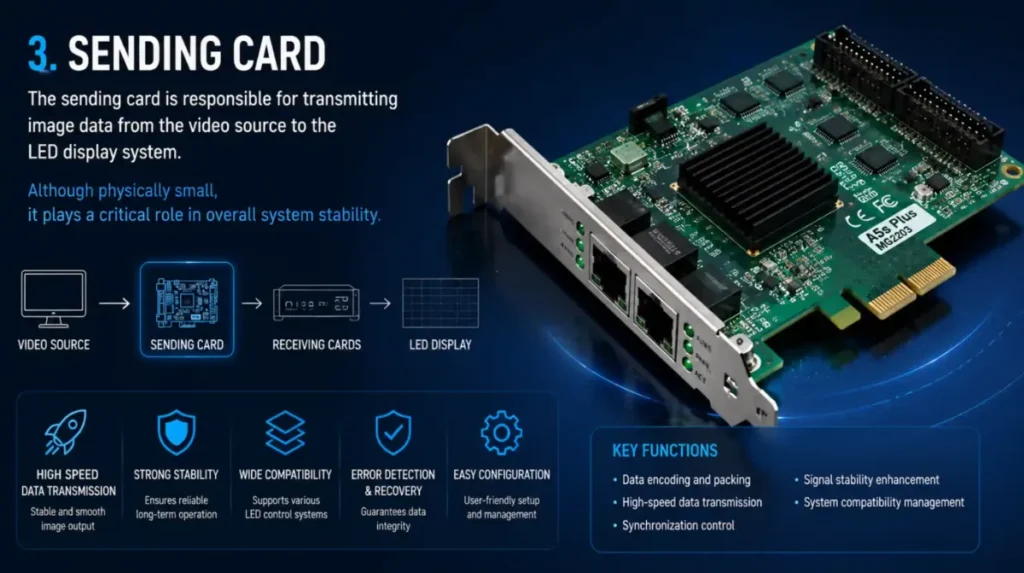

Quick answer: An LED sending card converts the video signal from a PC or source into LED data and sends it over network ports to the receiving cards. Each 1 Gbps port drives roughly 650,000 pixels; large screens need multiple ports or processors, with fiber for long distances and backup loops for reliability.
إرسال بطاقة
Colorlight is another major LED control system platform widely used in:
- مشاريع الإضاءة التجارية باستخدام مصابيح LED
- إعلانات خارجية
- أنظمة المؤتمرات
- شاشات النقل
- مراكز القيادة
ما هي بطاقات التهنئة؟
افعل ذلك فعلاً
معالج إرسال البطاقات:
- تحويل الإشارات
- إرسال الصور
- التحكم في التزامن
- communication with receiving cards
في حالة حدوث تقلبات في إرسال إعدادات البطاقة، قد تواجه الشاشة ما يلي:
- تمزق الصورة
- شاشات سوداء
- مشاكل التزامن
سلوك غير طبيعي في التحديث
لماذا تتطلب المشاريع الكبيرة أنظمة إرسال متطورة
غالبًا ما تتضمن أنظمة LED الكبيرة ما يلي:
- معالجات متعددة
- نقل الألياف الضوئية
- بنية النسخ الاحتياطي
- التشغيل المتزامن
وهذا أمر شائع بشكل خاص في:
- شاشات العرض في الملاعب
- مراحل XR
- إنتاج البرامج التلفزيونية
- الحفلات الموسيقية الكبيرة
لماذا يُعد التكرار أمرًا مهمًا
تتزايد استخدامات المشاريع الراقية لما يلي:
- بطاقات إرسال احتياطية مزدوجة
- مسارات الإشارات الزائدة عن الحاجة
- أنظمة التحويل التلقائي
وهذا يساعد على منع انقطاع النظام بالكامل أثناء العمليات الحرجة.
DDW Engineer Notes: LED sending card
العديد من أعطال شاشات العرض خلال الفعاليات المباشرة لا ترجع إلى وحدات LED نفسها.
غالبًا ما يكون عدم استقرار بنية الإشارات هو السبب الحقيقي وراء الانقطاعات المؤقتة في النظام.
تكتسب التكرارية الاحترافية للنظم أهمية بالغة في البيئات ذات المهام الحيوية.
Sending Card Capacity and Setup
| Item | Typical Value / Guidance |
|---|---|
| Per 1G port | About 650,000 pixels (60 Hz, standard bit depth) |
| Cable | Cat5e/Cat6 up to about 100 m; fiber beyond |
| Inputs | DVI/HDMI from PC or source |
| Redundancy | Backup loop and hot-standby cards |
| When to upgrade | Multiple inputs or scaling → video processor |
FAQ
How many pixels can a sending card drive?
It depends on the number of ports; each 1 Gbps port typically drives about 650,000 pixels.
What is the difference between a sending card and a video processor?
A sending card only converts and sends data; a video processor adds scaling, input switching and multi-window features, often with built-in sending ports.
Can a sending card send signal over long distances?
Yes, using fiber converters or fiber-output controllers for runs beyond about 100 m.
